    HS-X1

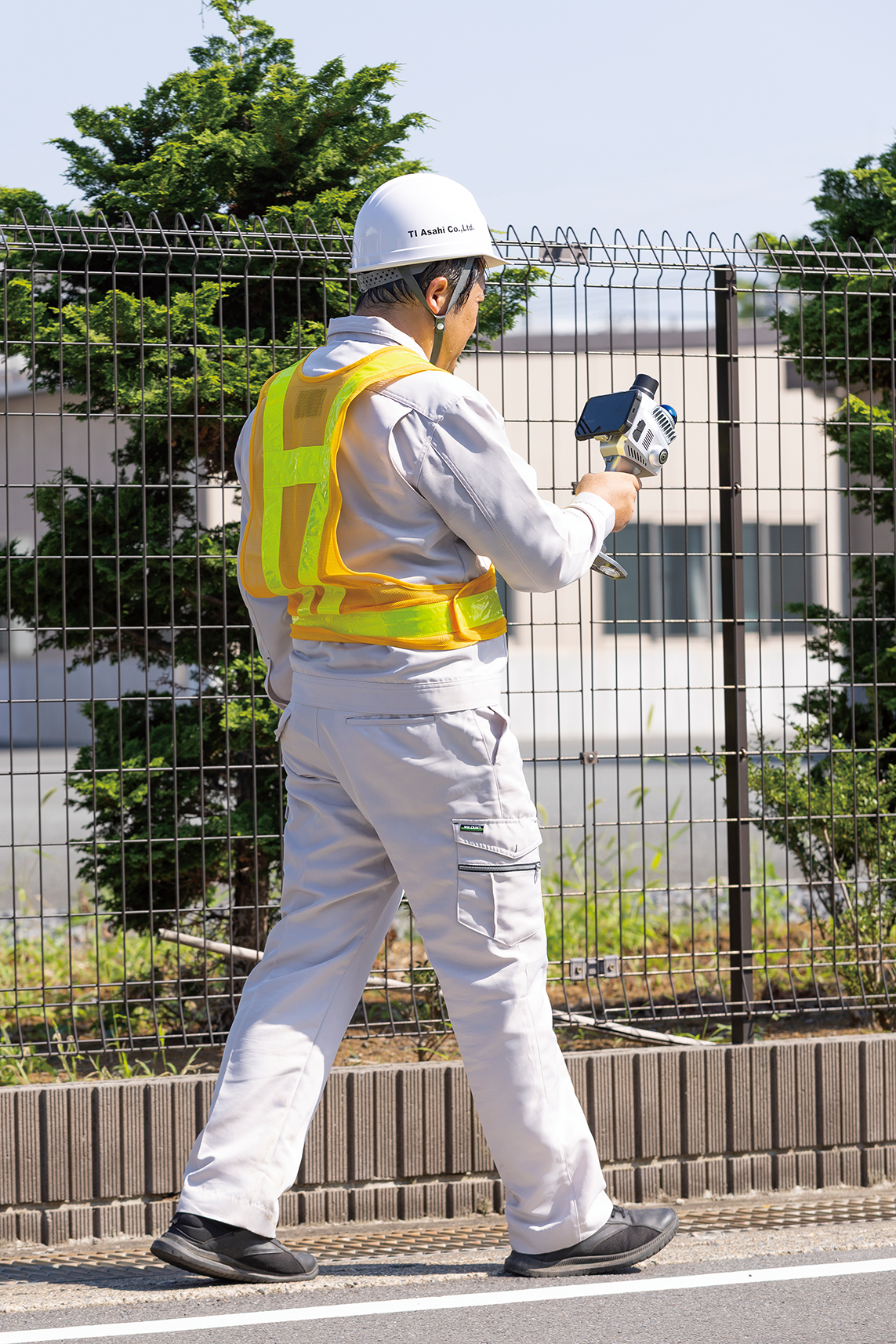

    身軽で簡易に現場を短時間で計測





    PENTAX　「HS-X1」で効率的な測量を

    「HS-X1」は、GNSS受信機、SLAM技術を搭載したハンディ型LiDARスキャナで、屋内外問わず高精度な点群データを取得可能です。最大200,000点/秒のスキャン能力と、360°の水平視野角を持ち、狭所や障害物の多い現場でも効率的な測量を実現します。









    PENTAX　「HS-X1」の主な特長

    • 軽量・コンパクト設計：本体重量約700g、グリップ・バッテリ含めても約1.05kg
    • 絶対精度 ≦5cm
    • 相対精度 ≦1cm
    • 広範囲スキャン：最大70mの測定距離、水平360°、垂直-7°から52°の視野角
    • 取得したデータは付属のネットワーク型RTKまたは、GCPの位置を記録する事にることが可能です。
    • 高性能カメラ搭載：1インチ超広角カメラ×2台、1600万画素
    • 長時間稼働：最大2.5時間の連続使用が可能
    • 防塵・防滴性能：IP5X対応
    • リアルタイム表示：専用アプリ「Capture」により、取得点群を即時確認可能
    • 多様な出力形式：LAS、PLY、PCD形式に対応
    • 専用ソフト：「PointClouds Studio」





    PENTAX　「HS-X1」の構成

    • 本体とはWiFi/Bluetoothでワンタッチ接続
    • マグネットベースで端末を取付けて使用
    • 大型LiDARセンサーを25°傾斜させて搭載
    • バッテリ残量はLEDの表示数で確認可能
    • バッテリー･ハンドルは簡単に取付け･取り外しが可能　(充電時は取外し)
    • ベースプレートを座標付き測点鋲に合わせてジオリファレンス　(GCP 4点以上必要)

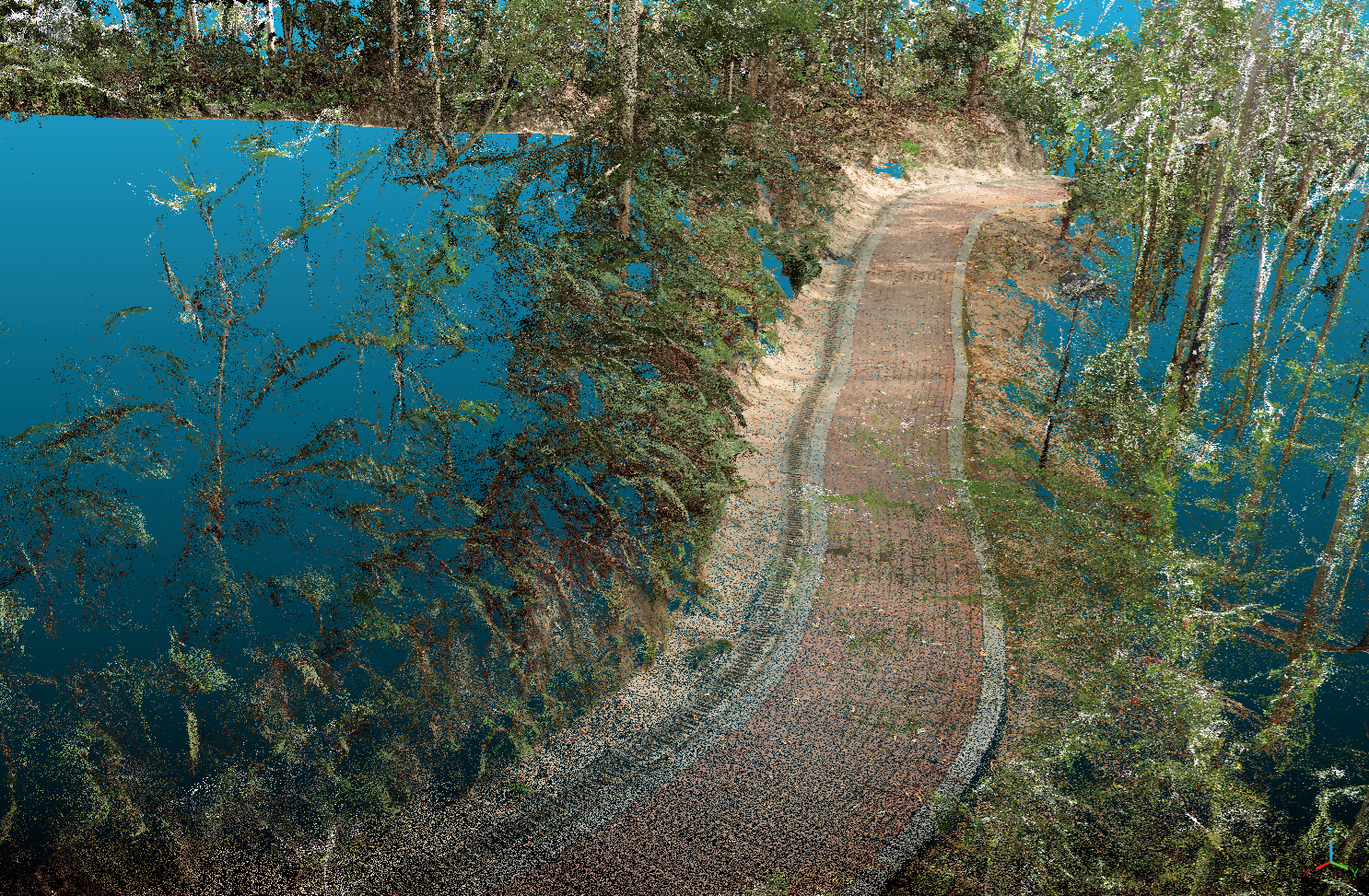

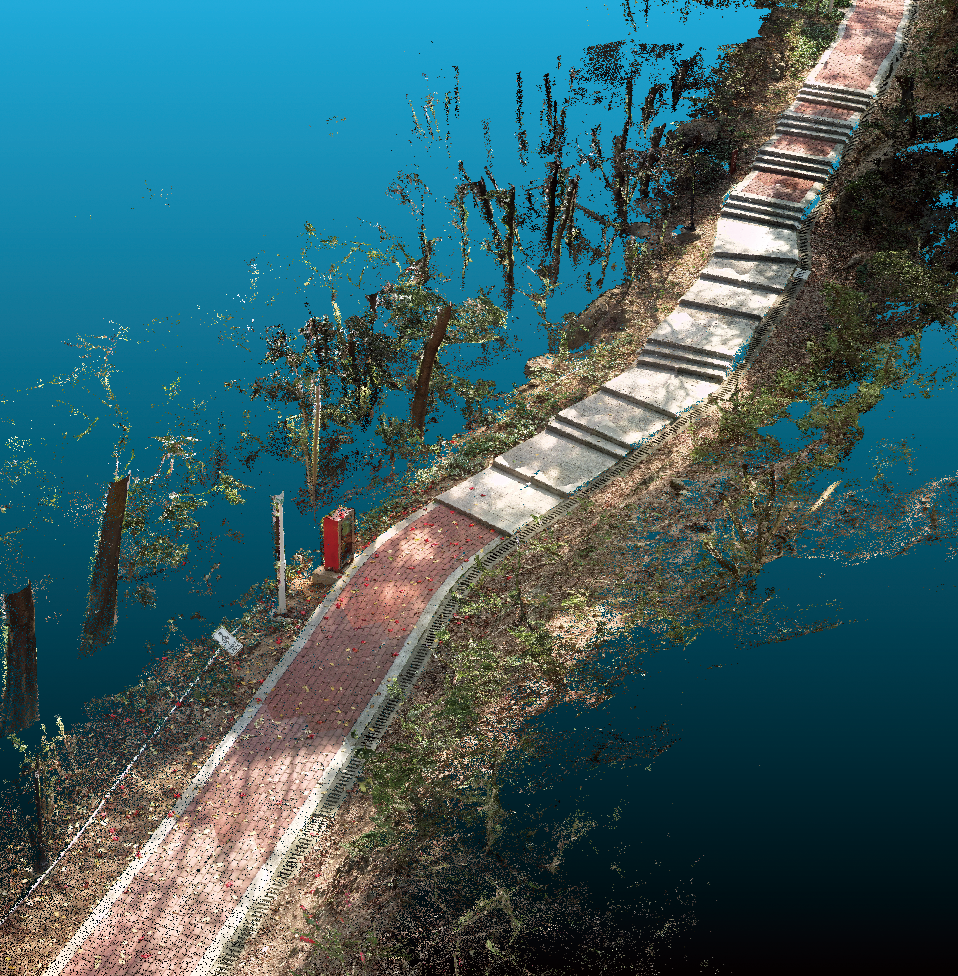

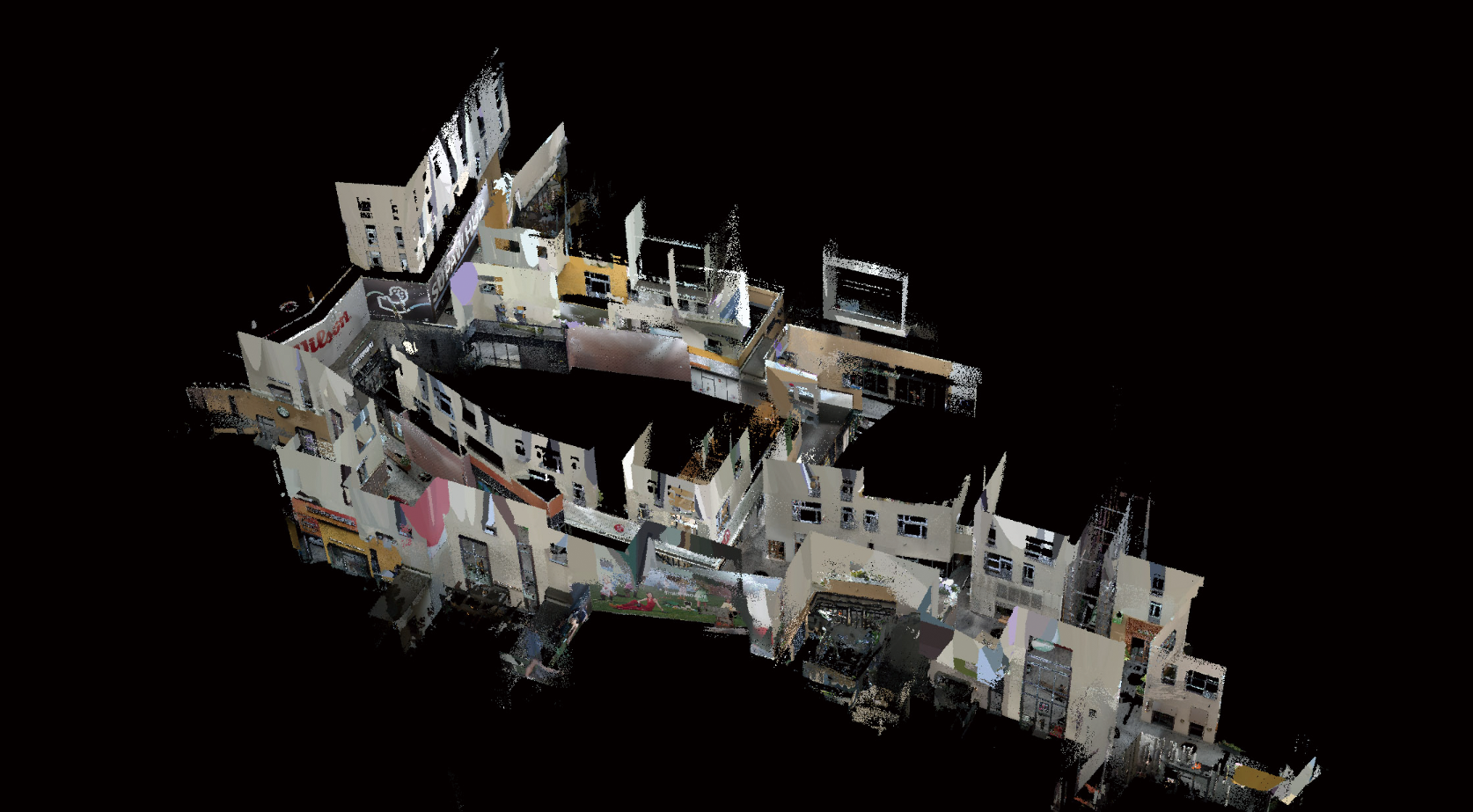

    PENTAX　「HS-X1」により取得した点群









  • 仕様

    20250820 HS-X1 spec

  • カタログ

    20250903 HS-X1 catalog mail

  • アプリ・ソフトについて

    HS-X1アプリ　「Capture」 の機能

    Captureは、本体と連携するAndroidモバイルアプリです。

    このアプリは、デバイスとの接続、スキャンデータの表示、ファームウェアのアップグレード等の機能を提供します。
    リアルタイムで3Dカラー化点群をインタラクティブに確認でき、取得状況、ストレージ、電源、RTKステータス、ネットワークなどの情報を表示できます。

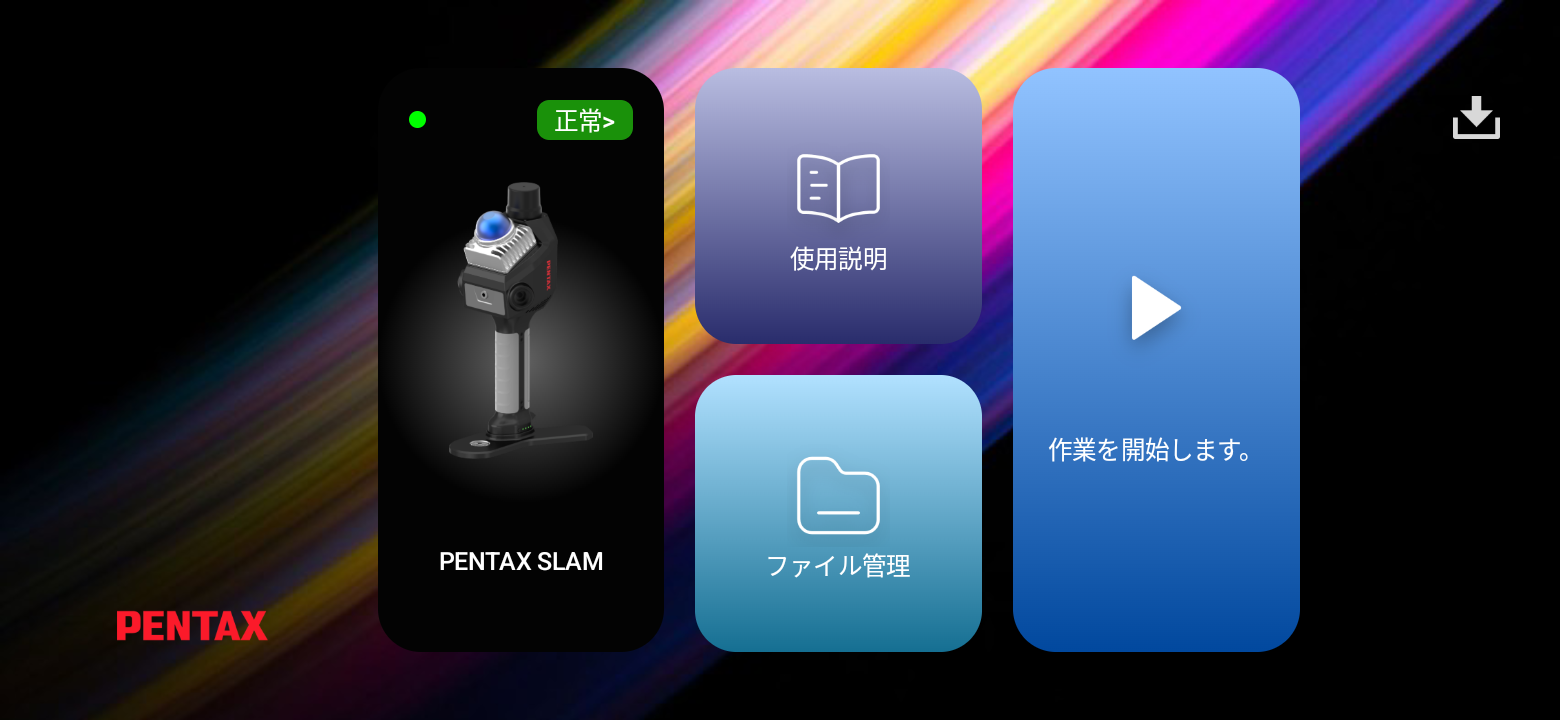

    HS-X1アプリ　「Capture」



    ソフト「PointCloud Studio」

    プロジェクトを作成しデータを取り込みます。処理を開始したら、しばらく待ちます。（ステータスに経過時間が表示されます）処理したデータは、プロジェクト・フォルダ内に保存されます。

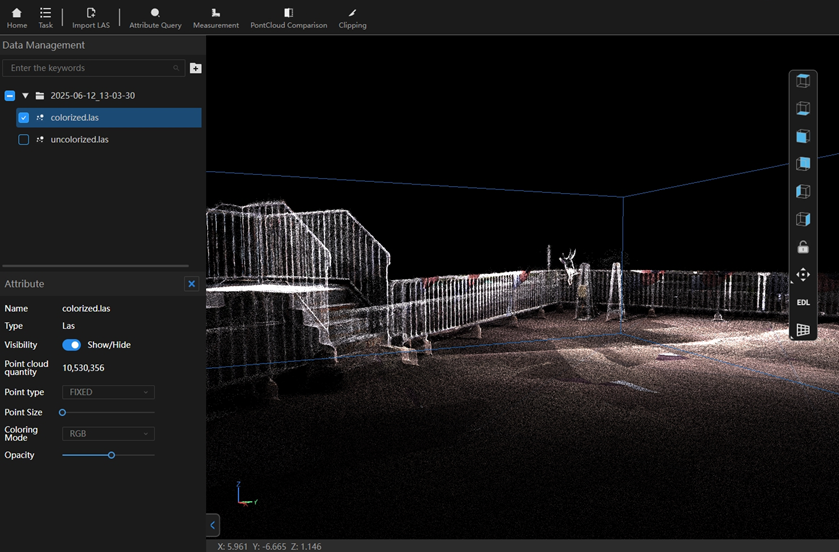

    専用ソフト「PointCloud Studio」処理後の画面

    ・各種表示設定

    ・GCP取込/編集

    ・測定機能

    ・点群機能比較　等
