X-100Dシリーズ

カメラ機能 ＋ Android™端末
ダブル搭載のトータルステーション！

トータルステーションにカメラ機能を搭載し、測量の作業性が飛躍的に向上！

トータルステーション本体にデジタルカメラ機能を内蔵。測定操作と連動した自動撮影が可能です。撮影データには座標値などの情報が自動的に付加され、確かな作業記録として、より説得力のある成果納品を実現します。電子成果納品のデータ仕様に準拠した「CALSモード」も搭載しています。

座標値等が印字された写真データ（JPEG)

※写真周囲に表示される情報は、撮影前の設定で非表示にすることも可能です。



計測直後の確認作業に便利

操作画面で測点をタップすると撮影画像を表示。観測ポイントにミスがないか、トータルステーションを移動させる前に手軽にチェックできます。

計測直後の測点が表示されたAndroid™画面

ライブビュー機能で視準作業をサポート

カメラのライブビュー機能を利用した簡易的な視準作業が可能。広角表示でおおよその当たりをつけてから、拡大表示で、よりターゲットに近づくことができます。
トータルステーション本体のコリメータと望遠鏡を用いた従来の視準作業と比べて、大幅な時間短縮が図れます。





トータルステーションにAndroid™端末を搭載！クラウドでスムーズにデータ共有！

●クラウドサービスで事務所とデータ共有

●内蔵のメールアプリでデータ送受信が可能

●現場でノートPCが不要





測設作業を多彩な機能で強力サポート！

カメラ機能とAndroid™端末の利点を生かし、測設作業の効率化に貢献する便利な機能を搭載。測設点の選択から誘導指示まで、よりスムーズに、より快適に測設作業が行えます。

平面図で測設点を確認

測設点は、従来の測点名リスト表示に加えて、より現場がイメージしやすい平面図からも選択が可能です。



ガイドライトで視準方向を確認

プリズムを持つ側からトータルステーションを見た際、測設ラインに対する左右へのズレ方向によって、点滅の見え方が変化する緑と赤の2色のガイドライト（LED）を搭載しています。



ライブビューでプリズムの位置をリアルタイムに確認

従来の矢印イラストによる誘導画面に加え、ライブビューを活用した誘導画面も新たに搭載。3色の矢印表示で、スムーズな誘導をサポートします。

Android™のライブビュー画面



ワイヤレスイヤホンで音声指示を受信

プリズム側がワイヤレスイヤホン^※を使用すれば、測設点までの移動距離（前後左右）など、各種メッセージをトータルステーション本体から機械音声で送ることが可能。無線機を用意したり、大きな声で直接指示を出したりする必要がありません。
※ワイヤレスイヤホンは標準構成品に含まれます。

Android™の 音声指示リストの画面





X-100Dシリーズで業務フローを効率化！

●電子メール・クラウド機能の活用

●ライブビュー機能による視準作業の効率UP

●計測点と写真が連動・作業効率UP

●電子納品に便利

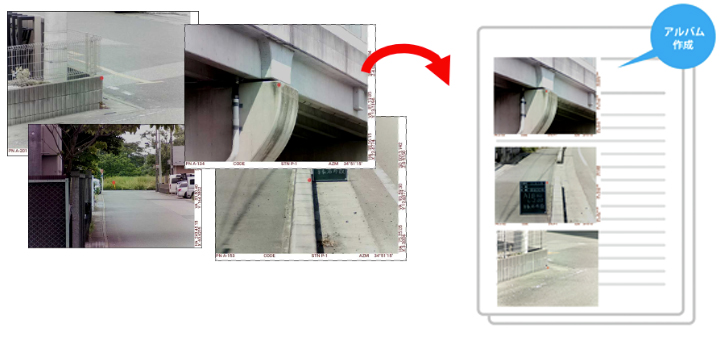

計測後の写真データによるアルバム作成のイメージ



※1：ノンプリズムモードでの測距範囲・精度・時間は環境状況の変化や目標物の形状・面積・反射率により変化することがあります。また、ノンプリズムモードでの測距範囲はKODAK社グレイカード（白）を基準としています。（KODAKはイーストマンコダック社の登録商標です）　※2：ペンタックス純正反射シートにおいて　※3：気象条件通常または良好とは次のような状態を基準としています。通常：視程が約20kmでかげろうがわずかに出ていて、日差しが弱く、風が適度にあるとき。良好：視程が40kmで雨上がりの曇った状態で、かげろうがなく、風が適度にあるとき。　※4：測距時間は日中の良好な測量環境で測定した値です。プリズム測距の場合には距離（4000m以上）あるいは環境状況によって、またノンプリズム測距の場合には距離（300m以上）あるいは環境状況の変化や目標物の形状・面積・反射率によって、測距時間は長くなります。※5：EDM省エネ設定が「あり」の場合。　※6：Android ™、Google play、Google playロゴは、Google LLCの商標です。　※7：左記以外の端末による動作保証はいたしかねます。
